15. Výkonnost sítě. Seznámení se s metodami snižování síťového provozu.

15.1. Kvalita kroucené dvojlinky

Kroucená dvojlinka přenáší informace ve formě elektrických impulsů. Kroucená dvojlinka obsahuje 8 měděných žil (vodičů) potažených izolací.  Pro lepší přenos dat jsou vodiče zkrouceny do párů. Rychlost a kvalitu přenosu dat ve formě elektrických impulsů nejvíce ovlivňuje elektromagnetické rušení.

Kvalitu zpracování kroucených kabelů ovlivňují:

  • kvalita zpracování měděného vodiče, tj. čistota kovu, zachované rozměry profilu.
  • kvalitu a množství izolace.

V závislosti na množství izolace a použitých metodách stínění (ochrana proti rušení) se kroucená dvojlinka definuje podle kategorie 1 až 8 a typu stínění: U - nestíněný, F - stíněný fólií, S - stíněný síťkou, SF - stíněný fólií a síťkou. Vyšší kategorie kabelu zajišťuje rychlejší přenos dat, například: kategorie 5 UTP, ScTP, STP zajišťuje přenos až 1 Gb/s; kategorie 6 UTP, ScTP, STP - 10 Gb/s.

Síťové kabely jsou zakončeny konektory RJ45. Kvalita použitého materiálu a stínění RJ45 má samozřejmě vliv na přenos dat.


Příklady poškození kroucené dvojlinky

Ve videu 1 vidíme kabel kategorie 6 vyrobený v továrně na specializované výrobní lince. Kabel vložený do zásuvky si zachovává své vlastnosti a koncovka RJ45 funguje správně i po opakovaném připojení počítače. Ochrana proti nežádoucímu vypadnutí kabelu funguje správně - je slyšet charakteristické cvaknutí. Kabel také nelze vytáhnout bez uvolnění ochrany. Tento stav kabelu zaručuje správný přenos dat.






Prawidłowy kabel sieciowy

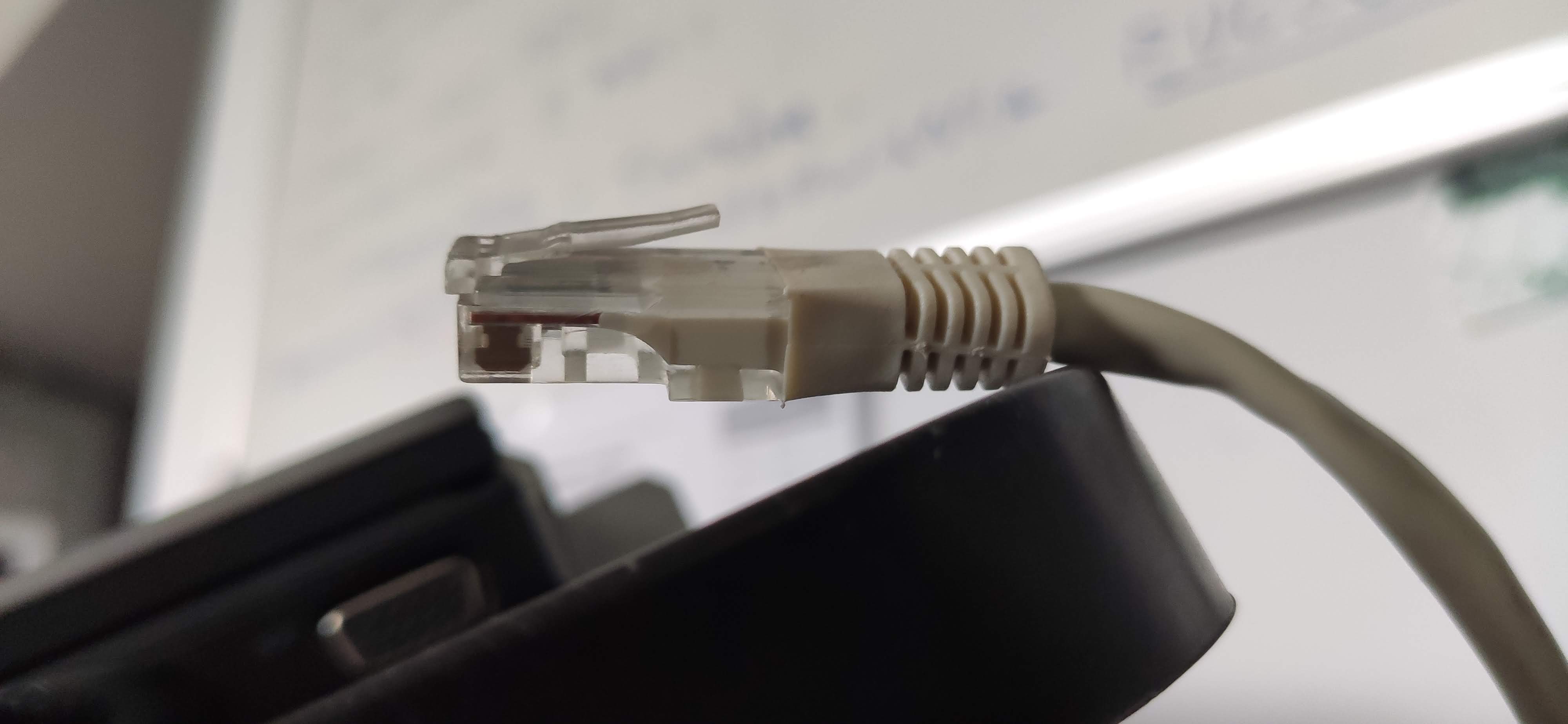

Na obrázku je kvalitní síťový kabel se správnou zástrčkou RJ45.

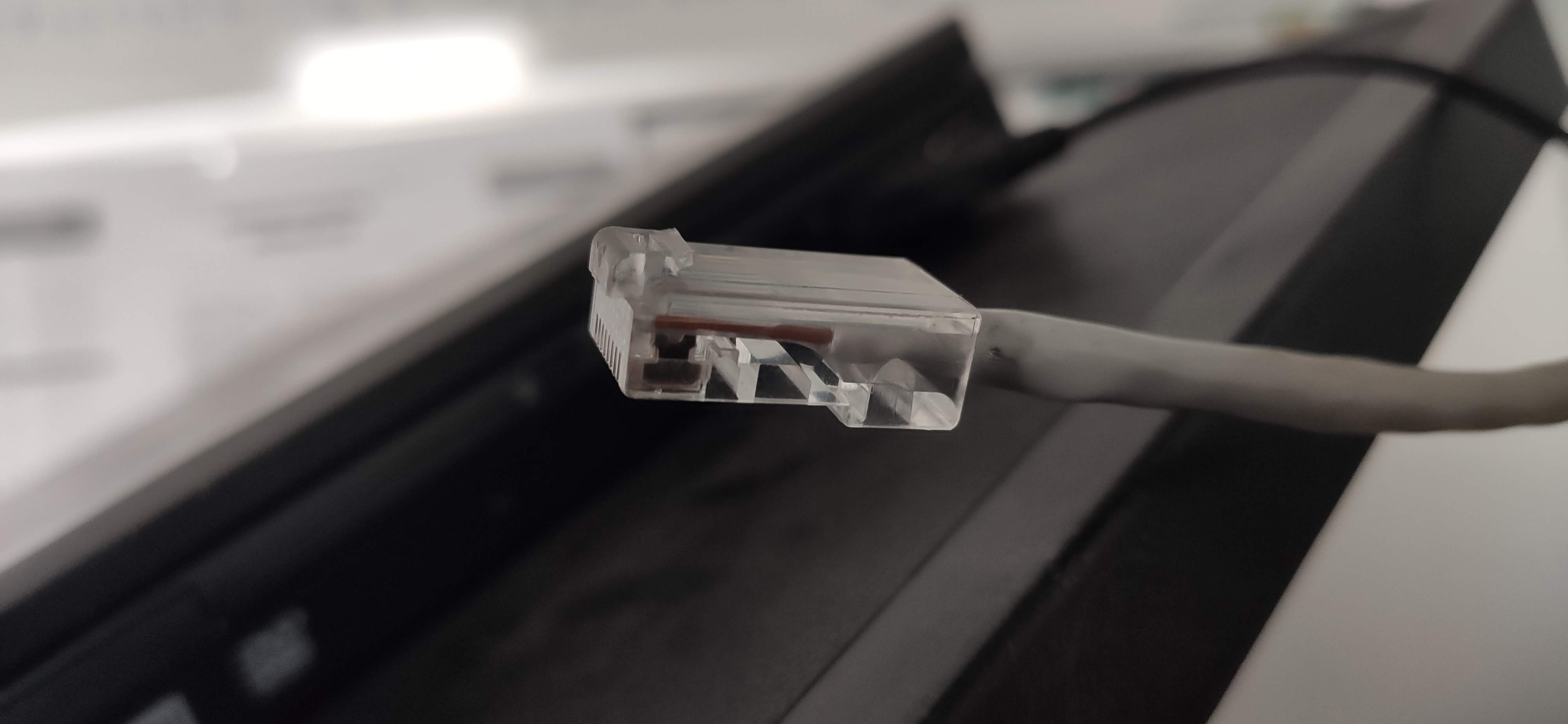

Video 2 ukazuje kabel vyrobený svépomocí s použitím špatné zástrčky RJ45. Špatná kvalita plastu vede k poškození ochrany. Toto poškození znamená, že kabel může vypadnout ze zásuvky - přenos dat se přeruší.


Video 3 - kroucená dvojlinka s nekvalitní izolací. Tenká izolace dostatečně nechrání kroucený pár před mechanickým poškozením.





Video 4 - kabel kategorie 5e. Ze zástrčky RJ45 vypadla vnější izolace. Příslušné páry vodičů musí být zkroucené, aby se neutralizovalo rušení při přenosu signálu. V tomto případě není zajištěno správné zkroucení párů.
